TOOLS FOR THREAD ROLLING MACHINES
REFERENCE INFORMATION ON THREADING NUTS WITH NUT TAPS
Nut taps GH class (thread limit) selection

class GH normal accuracy (13µm), class A increased accuracy (10µm).

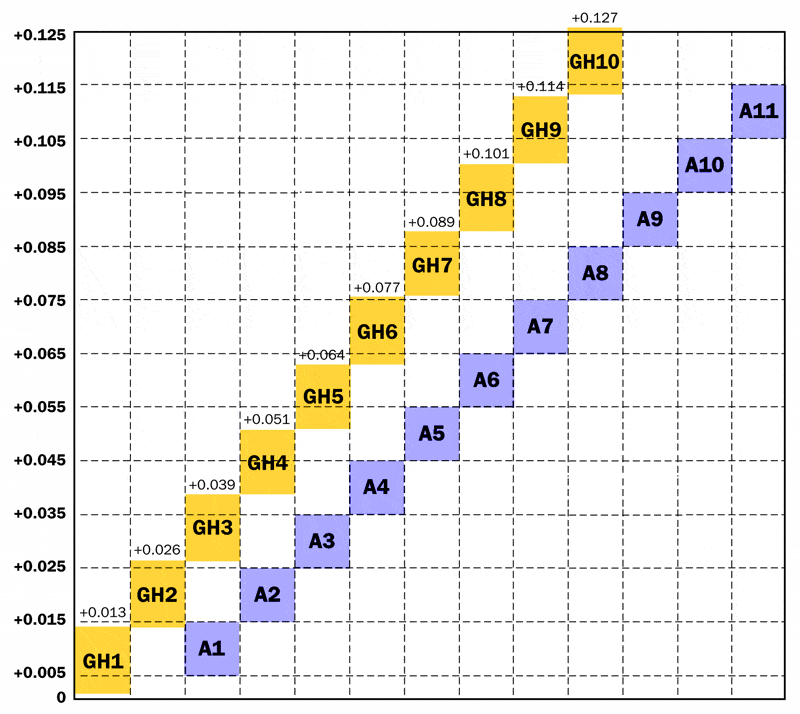

Vertical Axis - Average Diameter Tolerance
The accuracy class of the nut tap is determined by the tolerances (1, 2, 3B, 2B etc.) on the internal thread
Table 1. Metric thread (M)
| Thread Specification | Pitch | Tap thread tolerance | |||
|---|---|---|---|---|---|
| Class 1 internal thread | Class 2 internal thread | ||||
| M3 M4 M4.5 M5 M5.5 | 0.5 | GH3 | GH4 | GH5 | GH6 |
| M3 M3.5 | 0.35 | GH3 | GH4 | GH5 | GH6 |
| M3.5 | 0.6 | GH3 | GH4 | GH5 | GH6 |
| M4 | 0.7 | GH4 | GH5 | GH6 | GH7 |
| M5 | 0.8 | GH4 | GH5 | GH6 | GH7 |
| M6 | 1 | GH4 | GH5 | GH6 | GH7 |
| M4 M4.5 M6 | 0.75 | GH4 | GH5 | GH6 | GH7 |
| M7 M8 M9 | 1 | GH4 | GH5 | GH6 | GH7 |
| M10 M11 | 0.75 | GH4 | GH5 | GH6 | GH7 |
| M10 M11 M12 | 1 | GH4 | GH6 | GH7 | GH8 |
| M8 M9 M10 M12 | 1.25 | GH5 | GH6 | GH7 | GH8 |
| M10 M11 M12 | 1.5 | GH5 | GH6 | GH7 | GH8 |
| M12 | 1.75 | GH5 | GH7 | GH8 | GH9 |
| M14 M15 M16 | 1 | GH5 | GH6 | GH7 | GH8 |
| M17 M18 M20 M22 M24 | 1 | GH5 | GH6 | GH7 | GH8 |
| M14 M15 M16 | 1.5 | GH5 | GH7 | GH8 | GH9 |
| M18 M20 M22 M24 | 1.5 | GH6 | GH7 | GH8 | GH9 |
| M14 M16 | 2 | GH6 | GH7 | GH8 | GH9 |
| M17 | 1.5 | GH6 | GH8 | GH9 | GH10 |
| M18 M20 M22 | 2 | GH6 | GH8 | GH9 | GH10 |
| M18 M20 M22 | 2.5 | GH6 | GH8 | GH9 | GH10 |
| M24 | 2 | GH6 | GH8 | GH9 | GH10 |
| M24 | 3 | GH6 | GH8 | GH9 | GH10 |
Table 2. American thread (U)
| Thread Specification | Threads per inch (25.4 mm) | Tap thread tolerance | |||
|---|---|---|---|---|---|
| Class 1 internal thread | Class 2 internal thread | ||||
| No.5 | 44 | GH3 | GH4 | GH5 | GH6 |
| No.5 No.6 | 40 | GH3 | GH4 | GH5 | GH6 |
| No.8 | 36 | GH4 | GH5 | GH6 | |
| No.6 No.8 No.10 | 32 | GH4 | GH5 | GH6 | |
| No.10 No.12 | 24 | GH4 | GH5 | GH6 | |
| No.12 | 28 | GH4 | GH5 | GH6 | |
| U 1/4 | 20 | GH4 | GH5 | GH6 | GH7 |
| 28 | GH4 | GH5 | GH6 | ||
| U 5/16 | 18 | GH5 | GH6 | GH7 | GH8 |
| 24 | GH5 | GH6 | GH7 | ||
| U 3/8 | 16 | GH5 | GH6 | GH7 | GH8 |
| 24 | GH5 | GH6 | GH7 | ||
| U 7/16 | 14 | GH5 | GH6 | GH7 | GH8 |
| 20 | GH5 | GH6 | GH7 | GH8 | |
| U 1/2 | 13 | GH6 | GH7 | GH8 | GH9 |
| 20 | GH5 | GH6 | GH7 | GH8 | |
| U 9/16 | 12 | GH6 | GH7 | GH8 | GH9 |
| 18 | GH6 | GH7 | GH8 | GH9 | |
| U 5/8 | 11 | GH7 | GH8 | GH9 | GH10 |
| 18 | GH6 | GH7 | GH8 | GH9 | |
| U 3/4 | 10 | GH7 | GH8 | GH9 | GH10 |
| 16 | GH6 | GH7 | GH8 | GH9 | |
| U 7/8 | 9 | GH7 | GH8 | GH9 | GH10 |
| 14 | GH6 | GH7 | GH8 | GH9 | |
| U 1" | 8 | GH8 | GH9 | GH10 | GH11 |
| 12 | GH7 | GH8 | GH9 | GH10 | |
Table 3. W-Type thread
| Thread Specification | Threads per inch (25.4 mm) | Tap thread tolerance | |||
|---|---|---|---|---|---|
| Class 1 internal thread | Class 2 internal thread | ||||
| W 1/8 | 44 | GH3 | GH4 | GH5 | GH6 |
| W 5/32 | 40 | GH3 | GH4 | GH5 | GH6 |
| W 3/24 | 36 | GH4 | GH5 | GH6 | |
| W 1/4 | 20 | GH4 | GH5 | GH6 | GH7 |
| W 5/16 | 18 | GH5 | GH6 | GH7 | GH8 |
| W 3/8 | 16 | GH5 | GH6 | GH7 | GH8 |
| W 7/16 | 14 | GH5 | GH6 | GH7 | GH8 |
| W 1/2 | 12 | GH6 | GH7 | GH8 | GH9 |
| W 9/16 | 12 | GH6 | GH7 | GH8 | GH9 |
| W 5/8 | 11 | GH7 | GH8 | GH9 | GH10 |
| W 3/4 | 10 | GH7 | GH8 | GH9 | GH10 |
| W 7/8 | 9 | GH7 | GH8 | GH9 | GH10 |
| W 1" | 8 | GH8 | GH9 | GH10 | GH11 |
Notes:
1) Actual parameters of accuracy when processing materials may differ from the reference depending on specific materials and processing conditions.
2) Tables 1, 2 and 3 define the tap tolerance in 12.7 µm (0.0005") increments.
upper limit = 12.7 µm × n (n = GH number)
lower limit = upper limit - 12.7 µm
Example: GH limits GH6
upper limit: 12.7 × 6 = 77 µm,
lower limit: 77 µm - 12.7 µm (round to 13 µm) = 64 µm
Tapping Speed in different materials
| Nut type | Suitable cutting speed (m/min) | Cutting Fluid for tapping threads in nut | |
|---|---|---|---|
| cold formed nuts | mild steel | 25 ~ 35 | Non-water soluble cutting fluids |
| ordinary steel | 20 ~ 30 | ||
| hot forged nuts | mild steel | 25 ~ 35 | |
| ordinary steel | 20 ~ 30 | ||
| heat treated nuts | 25~30HRC | 25 ~ 35 | |
| 30 ~ 36HRC | 10 ~ 20 | ||
| stainless steel nuts | 15 ~ 25 | ||
Tapping speed formula for nut taps
V = π × D × N / 1000
π = 3,1416
V - cutting speed (m/min)
D - nut tap diameter (mm)
N - spindle speed (rpm)
Recommended Drill Hole Size for Nut Taps
Table 1. Metric Coarse Threads (M)
| Thread Specification | Minimum size | Maximum size | ||||
|---|---|---|---|---|---|---|
| Class 1 | Class 2 | Class 3 | ||||
| 5H | 6H | 7H | ||||
| M3 × 0.5 | 2.46 | 2.57 | 2.6 | 2.64 | ||
| M3.5 × 0.6 | 2.85 | 2.98 | 3.01 | 3.05 | ||
| M4 × 0.7 | 3.24 | 3.38 | 3.42 | 3.47 | ||
| M4.5 × 0.75 | 3.69 | 3.84 | 3.88 | 3.92 | ||
| M5 × 0.8 | 4.13 | 4.29 | 4.33 | 4.38 | ||
| M6 × 1 | 4.92 | 5.11 | 5.15 | 5.22 | ||
| M7 × 1 | 5.92 | 6.11 | 6.15 | 6.22 | ||
| M8 × 1.25 | 6.65 | 6.86 | 6.91 | 6.98 | ||
| M9 ×1.25 | 7.65 | 7.86 | 7.91 | 7.98 | ||
| M10 × 1.5 | 8.38 | 8.61 | 8.68 | 8.75 | ||
| M11 × 1.5 | 9.38 | 9.61 | 9.68 | 9.75 | ||
| M12 × 1.75 | 10.11 | 10.37 | 10.44 | 10.53 | ||
| M14 × 2 | 11.84 | 12.14 | 12.21 | 12.31 | ||
| M16 × 2 | 13.84 | 14.14 | 14.21 | 14.31 | ||
| M18 × 2.5 | 15.29 | 15.65 | 15.74 | 15.85 | ||
| M20 × 2.5 | 17.29 | 17.65 | 17.74 | 17.85 | ||
| M22 × 2.5 | 19.29 | 19.65 | 19.74 | 19.85 | ||
| M24 × 3 | 20.75 | 21.15 | 21.25 | 21.38 | ||
| M27 × 3 | 23.75 | 24.15 | 24.25 | 24.38 | ||
Table 2. Metric Fine Threads (MF)
| Thread Specification | Minimum size | Maximum size | ||
|---|---|---|---|---|
| Class 1 | Class 2 | Class 3 | ||
| 5H | 6H | 7H | ||
| M4 × 0.5 | 3.46 | 3.57 | 3.6 | 3.64 |
| M5 × 0.5 | 4.46 | 4.57 | 4.6 | 4.64 |
| M6 × 0.75 | 5.19 | 5.34 | 5.38 | 5.42 |
| M7 × 0.75 | 6.19 | 6.34 | 6.38 | 6.42 |
| M8 × 0.75 | 7.19 | 7.34 | 7.38 | 7.42 |
| M9 × 0.75 | 8.19 | 8.34 | 8.38 | 8.42 |
| M8 × 1 | 6.92 | 7.11 | 7.15 | 7.22 |
| M9 × 1 | 7.92 | 8.11 | 8.15 | 8.22 |
| M10 × 1 | 8.92 | 9.11 | 9.15 | 9.22 |
| M10 × 1.25 | 8.65 | 8.86 | 8.91 | 8.98 |
| M12 × 1.25 | 10.65 | 10.86 | 10.91 | 10.98 |
| M14 × 1.25 | 12.65 | 12.86 | 12.91 | 12.98 |
| M12 × 1.5 | 10.38 | 10.61 | 10.68 | 10.75 |
| M14 × 1.5 | 12.38 | 12.61 | 12.68 | 12.75 |
| M16 × 1.5 | 14.38 | 14.61 | 14.68 | 14.75 |
| M18 × 1.5 | 16.38 | 16.61 | 16.68 | 16.75 |
| M20 × 1.5 | 18.38 | 18.61 | 18.68 | 18.75 |
| M22 × 1.5 | 20.38 | 20.61 | 20.68 | 20.75 |
| M24 × 1.5 | 22.38 | 22.61 | 22.68 | 22.75 |
| M18 × 2 | 15.84 | 16.14 | 16.21 | 16.31 |
| M20 × 2 | 17.84 | 18.14 | 18.21 | 18.31 |
| M22 × 2 | 19.84 | 20.14 | 20.21 | 20.31 |
| M24 × 2 | 21.84 | 22.14 | 22.21 | 22.31 |
Table 3. American UNC Thread
| Thread Specification | Minimum size | Maximum size | |||
|---|---|---|---|---|---|
| 3B | 2B | 1B | |||
| No. 4-40UNC | 2.16 | 2.39 | 2.39 | ||
| No. 5-40UNC | 2.49 | 2.7 | 2.7 | ||
| No. 6-32UNC | 2.64 | 2.9 | 2.9 | ||
| No. 8-32UNC | 3.3 | 3.53 | 3.53 | ||
| No.10-24UNC | 3.68 | 3.95 | 3.96 | ||
| No.12-24UNC | 4.34 | 4.55 | 4.6 | ||
| 1/4-20UNC | 4.98 | 5.25 | 5.26 | ||
| 5/16-18UNC | 6.4 | 6.68 | 6.73 | ||
| 3/8-16UNC | 7.8 | 8.08 | 8.15 | ||
| 7/16-14UNC | 9.14 | 9.44 | 9.55 | ||
| 1/2-13UNC | 10.59 | 10.88 | 11.02 | ||
| 9/16-12UNC | 11.99 | 12.3 | 12.45 | ||
| 5/8-11UNC | 13.39 | 13.69 | 13.87 | ||
| 3/4-10UNC | 16.31 | 16.62 | 16.84 | ||
| 7/8-9UNC | 19.18 | 19.51 | 19.76 | ||
| 1"-8UNC | 21.97 | 22.34 | 22.61 | ||
Table 4. American UNF thread
| Thread Specification | Minimum size | Maximum size | |||
|---|---|---|---|---|---|
| 3B | 2B | 1B | |||
| No. 4-48UNF | 2.27 | 2.46 | 2.46 | ||
| No. 5-44UNF | 2.55 | 2.74 | 2.74 | ||
| No. 6-40UNF | 2.82 | 3.01 | 3.02 | ||
| No. 8-36UNF | 3.4 | 3.6 | 3.61 | ||
| No.10-32UNF | 3.96 | 4.17 | 4.17 | ||
| No.12-28UNF | 4.5 | 4.72 | 4.72 | ||
| 1/4-28UNF | 5.36 | 5.56 | 5.59 | ||
| 5/16-24UNF | 6.78 | 7 | 7.04 | ||
| 3/8-24UNF | 8.38 | 8.57 | 8.64 | ||
| 7/16-20UNF | 9.73 | 9.95 | 10.03 | ||
| 1/2-20UNF | 11.33 | 11.52 | 11.61 | ||
| 9/16-18UNF | 12.75 | 12.97 | 13.08 | ||
| 5/8-18UNF | 14.35 | 14.55 | 14.68 | ||
| 3/4-16UNF | 17.32 | 17.55 | 17.68 | ||
| 7/8-14UNF | 20.27 | 20.49 | 20.68 | ||
| 1"-12UNF | 23.11 | 23.36 | 23.57 | ||
Table 5. W-Type thread
| Thread Specification | Minimum size | Maximum size | |||
|---|---|---|---|---|---|
| II, III, IV | |||||
| 1/8 W 40 | 2.49 | 2.68 | |||
| 5/32 W 32 | 3.1 | 3.31 | |||
| 3/16 W 24 | 3.58 | 3.82 | |||
| 1/4 W 20 | 4.91 | 5.2 | |||
| 5/16 W 18 | 6.34 | 6.67 | |||
| 3/8 W 16 | 7.73 | 8.11 | |||
| 7/16 W 14 | 9.05 | 9.51 | |||
| 1/2 W 12 | 10.31 | 10.83 | |||
| 9/16 W 12 | 11.9 | 12.42 | |||
| 5/8 W 11 | 13.26 | 13.82 | |||
| 3/4 W 10 | 16.18 | 16.78 | |||
| 7/8 W 9 | 19.03 | 19.69 | |||
| 1" W 8 | 21.81 | 22.51 | |||
Tapping drill formula for nut taps:
Formula 1
drill size = D - 2 × H1 × (f1/100)
D - tap diameter
f1 = 90 % - percentage of thread engagement (in %)
H1 - thread height
H1 = 0.541266 × P
P - thread pitch
Formula 2
drill size = D - P
D - tap diameter
P - thread pitch
